Niveauschakelaar trilling

Piëzo-electrisch effect
Functiebeschrijvin
De trillingssonde Liquiphant analyseert de frequentieverandering die veroorzaakt wordt door een vloeistof op de sensor. De symmetrische vorkpeddels worden daarbij piezoelektrisch op hun resonantiefrequentie in trilling gebracht.

Een voltage zorgt dat het piezo uitzet en afhankelijk van de stijfheid van de keramische schijf wordt het metaalmembraan gebogen. Het kenmerk van de bimorfagandrijving is de mechanische ongevoeligheid.
Bimorfaandrijving
Evaluatie-elektronica
Detectie van frequentieverandering
Zender
Gemeenschappelijke electrode
Ontvanger
Resonantie-circuit
Kracht
Kracht
Keramische schijf
Piëzo-electrisch effect



Trillingsniveauschakelaar

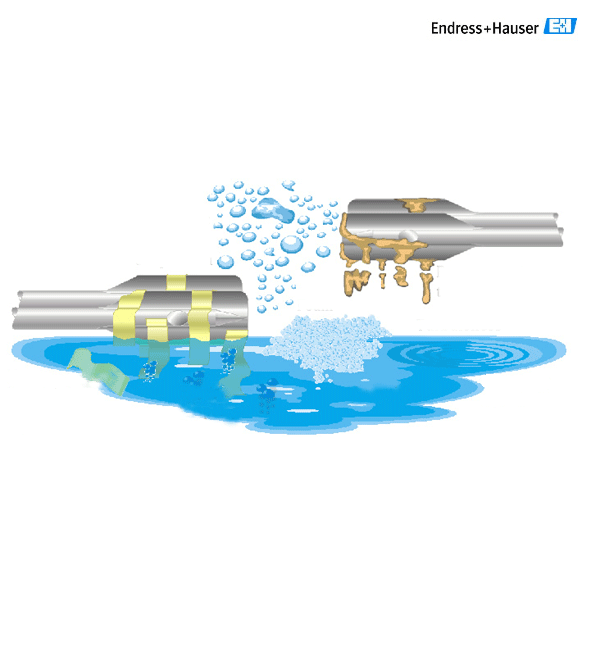

Applicatiegrenzen en gebruiksvoorwaarden
Viscositeitsverandering
Buitenvibraties
Suspensie
Dichtheidsverandering
Elektrische eigenschap
Trillingsniveauschakelaar Liquiphant
Mediumtemperatuur:
Bedrijfsdruk:
Aandeel vaste stof:
Dichtheid:
Viscositeit:
-50 ... +150°C
-1 ... +63 bar
min. 0,5 g/cm3
1 mm2/s t/m 10,000 mm2/s
max. diameter 5mm
Aanloopvorming
Schuim
Druk- en temperatuurverandering
Turbulenties
Luchtbellen
Wisselende media


Voor meer informatie: Endress+Hauser GmbH
