Niveauschalter Vibronik
Piezoelectrischer Effekt

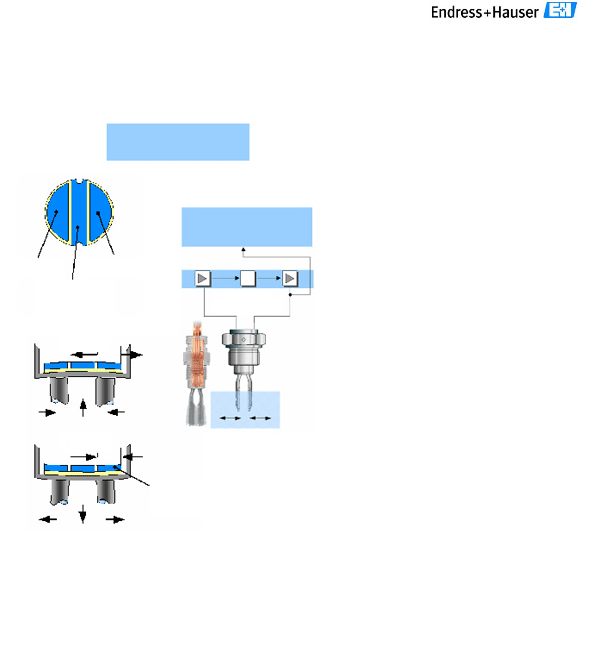

Funktionsbeschreibung Die Vibrationssonde Liquiphant wertet die Frequenzänderung aus, die durch eine Flüssigkeit am Sensor hervorgerufen wird. Die symmetrischen Gabelpaddel werden dabei piezoelektrisch auf ihre Resonanzfrequenz in Schwingung versetzt. Durch Anlegen einer Spannung dehnt sich der Piezo aus und aufgrund der Steifigkeit der keramischen Scheibe kommt es zur Biegung der Metallmembrane. Der Bimporphantrieb zeichnet sich dabei durch seine mechanische Unempfindlichkeit besonders aus. |
Bimorphantrieb |
Auswerteelektronik Detektion der Frequenzverschiebung |
Sender |
Gemeinsame Elektrode |
Empfänger |
Resonanzkreis |
Kraft |
Kraft |
Keramik scheibe |
Piezoelectrischer Effekt |
Vibrationsgrenzschalter

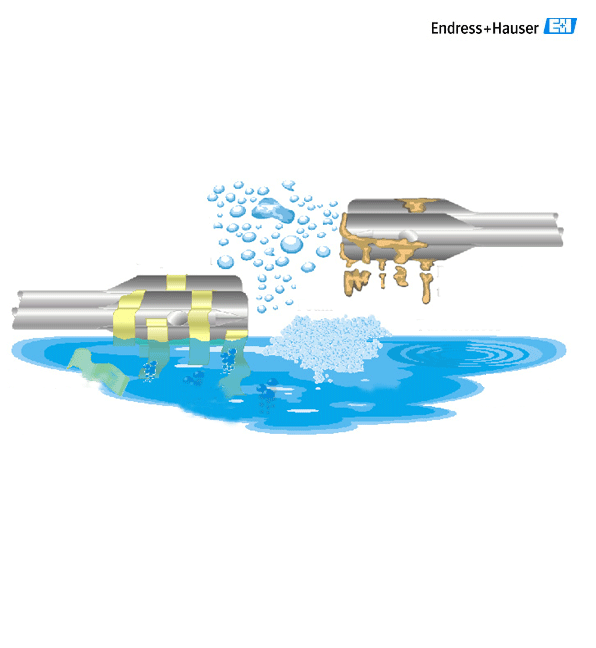

Applikationsgrenzen und Einsatzbedingungen |
Viskositätsänderung |
Fremvibrationen |
Suspension |
Dichteänderung |
Elektrische Eigenschaft |
Vibrationsgrenzschalter Liquiphant |
Mediumstemperatur: |
Betriebsdruck: |
Feststoffanteile: |
Dichte: |
Viskosität: |
-50 ... +150°C |
-1 ... +63 bar |
min. 0,5 g/cm3 |
1 mm2/s bis 10,000 mm2/s |
max. Durchmesser 5mm |
Ansatzbildung |
Schaum |
Druck- und Temperaturänderung |
Turbulenzes |
Luftblasen |
Wechselnde Medien |
Für nähere Auskünfte: Endress+Hauser GmbH
